Sur un chantier, avant même de poser la première pierre, tout commence par la compréhension du sol. Sa densité conditionne la stabilité des ouvrages, la durabilité des fondations et la sécurité des structures. Lorsqu’un compactage est mal maîtrisé, le risque de tassement différentiel ou d’affaissement est bien réel. D’où l’importance d’une évaluation précise et rapide de la densité du sol sur site.
C’est dans ce contexte qu’intervient l’essai au Gamma Ray, une méthode moderne et non destructive de mesure de la densité des sols. Utilisée aussi bien en laboratoire que sur le terrain, elle repose sur la détection des rayonnements gamma pour déterminer la compacité d’un matériau sans altérer son état naturel.
Comprendre le principe de l’essai au Gamma Ray
L’essai au Gamma Ray, ou essai de densité par rayonnement gamma, repose sur un principe physique simple : plus un sol est dense, plus il atténue le rayonnement gamma qui le traverse. Cette corrélation entre l’intensité du rayonnement et la densité permet de mesurer la compacité du sol sans prélever d’échantillon.
Le dispositif comprend généralement une source radioactive, comme le Césium-137 ou le Cobalt-60, et un détecteur positionné à une distance connue. La source émet des rayons gamma qui traversent ou se réfléchissent sur le sol, tandis que le détecteur enregistre la quantité de rayonnement reçue après interaction avec la matière. Ce signal est ensuite converti en valeur de densité apparente à l’aide d’un système électronique et d’un logiciel d’interprétation.
Ce qui rend cette méthode particulièrement intéressante, c’est son caractère non destructif. Aucune excavation n’est nécessaire, et les mesures sont réalisées directement à la surface ou dans un trou de sonde. En quelques minutes, le technicien obtient une lecture précise et fiable de la densité du sol.
Pourquoi utiliser le Gamma Ray pour évaluer la densité des sols ?
L’innovation du Gamma Ray réside dans sa capacité à allier précision, rapidité et fiabilité. Les méthodes classiques, telles que l’essai au pénétromètre ou les analyses de laboratoire, nécessitent des manipulations longues et parfois destructrices. Le Gamma Ray, lui, offre une mesure instantanée et non invasive de la densité.
Sur le plan technique, il permet une mesure en continu, ce qui réduit considérablement les erreurs d’interprétation. Les données recueillies sont plus homogènes et reflètent fidèlement la réalité du terrain. Cela représente un atout majeur dans les contextes où la compacité du sol doit être validée sur de grandes surfaces.
D’un point de vue opérationnel, cette méthode se distingue par sa grande flexibilité. Elle peut être utilisée sur des sols argileux, limoneux ou même remaniés, sans qu’il soit nécessaire de modifier la procédure. Elle s’adapte aussi bien aux études préalables de sol qu’aux contrôles de compactage en phase de chantier.
Pour les ingénieurs géotechniciens, les résultats obtenus constituent une base fiable pour calculer la portance et concevoir des fondations adaptées. La technologie s’intègre de plus en plus dans des systèmes numériques connectés, où les mesures sont directement enregistrées et analysées en temps réel.

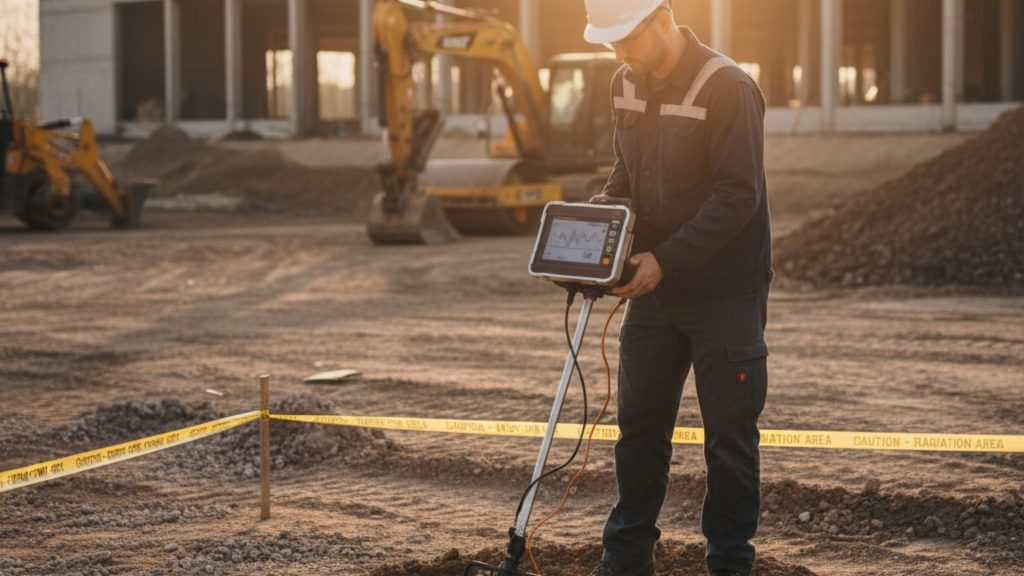

Les principales étapes de réalisation d’un essai au Gamma Ray
La réalisation d’un essai au Gamma Ray suit une méthodologie rigoureuse afin de garantir la fiabilité des résultats.
- Préparation du site : le technicien sélectionne la zone à tester, nettoie la surface et calibre le matériel avant toute mesure. Cette étape est essentielle pour éviter toute interférence dans la détection du rayonnement.
- Installation de la sonde Gamma Ray : la source radioactive et le détecteur sont positionnés selon la configuration du terrain et la profondeur souhaitée.
- Mesure et enregistrement : la source émet un rayonnement gamma qui interagit avec le sol. Le détecteur mesure la quantité de rayonnement réfléchi ou transmis, ensuite convertie en densité apparente.
- Traitement des données : les valeurs obtenues sont analysées par des logiciels spécialisés qui traduisent le signal mesuré en densité précise.
- Rédaction du rapport : les résultats sont intégrés au rapport géotechnique, souvent pour compléter d’autres essais in situ comme le pénétromètre ou le pressiomètre.
Cette démarche structurée permet d’obtenir des mesures cohérentes et exploitables. En outre, elle s’intègre aisément dans les missions d’étude de sol ou de contrôle de compactage. Grâce à cette précision, les ingénieurs peuvent ajuster rapidement les paramètres de mise en œuvre sur le chantier.
Domaines d’application et apports concrets en géotechnique
L’essai au Gamma Ray trouve aujourd’hui de nombreuses applications dans le domaine géotechnique. Il est particulièrement utilisé pour le contrôle du compactage des remblais routiers, où la densité des couches conditionne la durabilité des ouvrages. Sur les chantiers de terrassement, il permet de suivre la densification du sol au fur et à mesure des opérations.
Dans le cas des couches de fondation, cette méthode sert à vérifier la qualité du compactage avant bétonnage. Par exemple, lors d’un traitement de sol à la chaux, elle permet de contrôler que la densité obtenue correspond bien aux critères exigés par le cahier des charges.
Les résultats fournis par le Gamma Ray sont essentiels pour valider la conformité géotechnique d’un projet. Ils permettent d’ajuster les réglages des engins de compactage, de détecter des zones hétérogènes et d’optimiser la mise en œuvre des matériaux. En pratique, cette précision se traduit par une meilleure sécurité des ouvrages, qu’il s’agisse de routes, de bâtiments ou de plateformes industrielles.
